框架梁與柱的連接方式
2023-06-06 10:50 陜西鋼結構 華邦建設

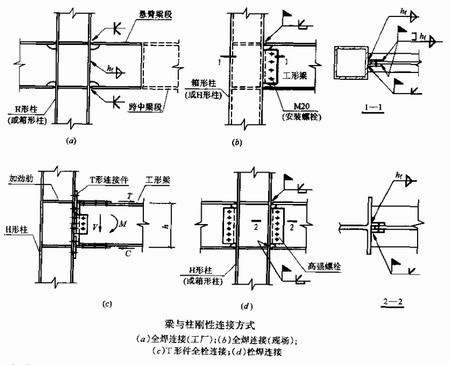

框架梁與柱的剛性連接可以采用柱貫通型，根據受力與安裝條件，可以選用下列連接方式。
一、全焊連接
1、鋼梁的翼緣和腹板與鋼柱的連接全部采用焊縫連接。它通常用于框架節點處懸臂梁段與柱的連接;全焊連接適用于工廠的桿件組裝，不能用于工地的桿件組裝。利用 焊于柱上的懸臂梁段進行鋼框架的組裝，抗震性能較好，但對鋼構件制作精度的要求較高，需要根據具體情況選用。
2、若因抗震設計需要，在現場框架梁直接與柱進行全焊連接時，可以采用雙片連接板將梁腹板與柱焊接。
二、全栓連接
1、鋼梁通過端板與鋼柱進行高強度螺栓摩擦型連接，或利用T形連接件與鋼柱連接。
2、全栓連接的費用較高，僅在必要時用之。
三、栓焊連接
1、鋼梁翼緣與柱翼緣或水平加勁肋之間，采用焊縫連接;梁腹板與焊于柱翼緣或腹板上的豎向連接板之間，采用高強度螺栓摩擦型連接。此型梁-柱節點是由翼緣焊縫抗彎、腹板螺栓連接抗剪。
2、施工順序一般需要先用螺栓將腹板安裝定位，然后對翼緣施焊。翼緣焊接將使腹板螺栓預拉力平均降低10%左右。
3、梁與柱的現場連接一般采用栓焊連接。
梁與柱全焊連接的受彎承載力和塑性變形能力均優于栓焊連接。采用坡口全熔透焊縫將梁腹板直接焊在柱翼緣上，或通過較厚連接板焊接，使腹板參與抗彎，從而減小梁翼緣焊縫的應力。因此，對高烈度地震區的鋼框架，已出現優先考慮全焊連接的趨向。
