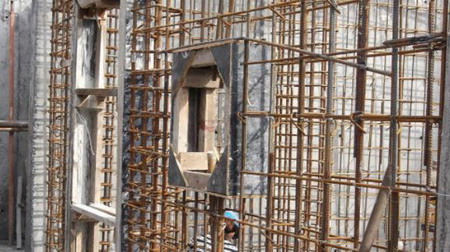

短肢剪力墻的設計要求
2024-11-06 09:16 陜西鋼結構 華邦建設
一、結構設計原則
短肢剪力墻應具有足夠的承載力和剛度，以承受樓層的豎向荷載和水平力。在地震作用下，能夠有效地耗散地震能量，保證結構的安全性。其布置要均勻、對稱，避免剛度中心與質量中心相差過大，防止產生過大的扭轉效應。
（https://www.hb2003.com/newscenter/faq/7664.html' target='_blank'>短肢剪力墻的設計要求）
二、截面尺寸與形狀
墻厚應根據結構計算分析、建筑功能及施工等因素綜合確定。一字形短肢剪力墻的厚度不應小于200毫米，底部加強部位的墻厚不小于240毫米;三肢呈丁字形的剪力墻厚度不小于250毫米;多肢呈八字形的剪力墻厚度不小于300毫米。肢長一般不大于4米，以避免剪力墻的剪切變形過大和延性降低。肢長與厚度之比不應過小，以保證剪力墻具有一定的抗彎能力。
三、配筋構造
短肢剪力墻應采用高強鋼筋，以提高其承載能力和抗震性能。水平和豎向分布鋼筋的配筋率要滿足規范要求，保證剪力墻在受力時具有良好的穩定性和延性。約束邊緣構件的設置要合理，根據剪力墻的類型、抗震等級和房屋高度等因素確定。約束邊緣構件可以采用暗柱、端柱、翼墻和轉角墻等形式，以提高短肢剪力墻的邊界約束能力和抗震性能。
四、混凝土強度等級
短肢剪力墻的混凝土強度等級不應低于 C25。高強度的混凝土可以提高剪力墻的承載能力和剛度，同時也有利于提高結構的耐久性。
五、軸壓比限制
短肢剪力墻的軸壓比要滿足規范要求。一般情況下，一字形短肢剪力墻的軸壓比限值為0.55，以防止剪力墻在軸向壓力下發生失穩破壞。對于無翼墻和端柱的一字形短肢剪力墻，其軸壓比限值要適當降低，以提高結構的安全性。
六、邊緣構件設計
短肢剪力墻的邊緣構件是其重要的受力部位，需要重點設計。邊緣構件的縱筋和箍筋要滿足構造要求，保證其具有足夠的抗彎和抗剪能力。縱筋的直徑和數量要根據剪力墻的受力情況和抗震等級確定，箍筋要采用封閉式構造，間距要符合規范要求。
七、連梁設計
短肢剪力墻的連梁要具有足夠的承載力和剛度，以傳遞樓層之間的水平力和豎向荷載。連梁的截面尺寸和配筋要根據計算分析確定，同時要滿足規范的構造要求。跨高比較大的連梁可設置對角暗撐，以提高其抗剪能力和延性。對角暗撐的截面面積和配筋要根據連梁的受力情況和抗震等級確定。
