鋼管屋架的主要類型
2026-03-26 10:29 西安鋼結構 華邦鋼結構
一、三角形鋼管屋架
三角形鋼管屋架是經典的形式,由上弦桿、下弦桿及腹桿構成三角形幾何體系。其結構穩定性強,尤其適用于坡度較大的屋面系統,常用于單層鋼結構廠房、鋼結構倉庫等。該類型屋架節點采用相貫線焊接或管球連接,桿件受力以軸心拉壓為主,材料利用率高。但需注意,其跨中高度較大,對建筑空間有一定要求。

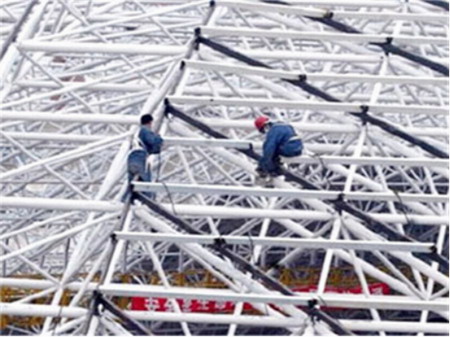

(鋼管屋架的類型)
二、梯形鋼管屋架
當鋼結構建筑需要較為平緩的屋面坡度時,梯形鋼管屋架是理想選擇。其外形呈梯形,上弦桿略帶坡度,下弦桿水平布置,兩端設置豎腹桿過渡。相比三角形屋架,梯形屋架在荷載分布上更為均勻,剛度表現優異,適用于中等跨度的大型公共鋼結構建筑或冶金鋼結構廠房。實際工程中,常通過變截面設計進一步優化用鋼量,實現經濟性與安全性的平衡。
三、平行弦鋼管屋架
平行弦屋架(又稱桁架)以上、下弦桿平行布置為特征,腹桿可采用“人”字形或“之”字形排列。該類型大優勢在于桿件規格統一、節點構造簡化,便于工廠化預制與現場快速拼裝。平行弦鋼管屋架廣泛應用于大跨度空間結構,如鋼結構航站樓、鋼結構會展中心等,配合支座滑動節點,能有效適應溫度變形與不均勻沉降。
四、其他衍生類型
在實際工程中,為適應復雜建筑造型與功能需求,鋼管屋架還衍生出拱形屋架、空腹屋架等變體。拱形屋架利用曲線形態將豎向荷載轉化為軸向壓力,顯著提升跨越能力;空腹屋架則取消斜腹桿,通過加大弦桿剛度形成空腹節間,為管線穿行提供便利。
