鋼結構網架的主要形式
2025-02-07 09:27 鋼結構建筑 陜西鋼結構
一、交叉桁架體系網架
交叉桁架體系網架是由兩組或三組平面桁架組成，是簡單的網架結構形式之一，包括兩向正交正放網架、兩向正交斜放網架、兩向斜交斜放網架及三向網架等。

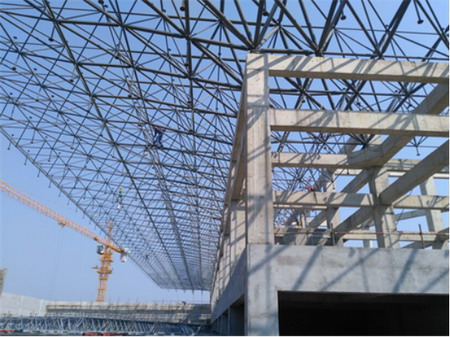

（鋼結構網架的形式）
二、三角錐體系網架
三角錐體系網架是由三角錐體單元組成，有三角錐網架、抽空三角錐網架及蜂窩形三角錐網架三種形式。其上、下弦平面的網格一般呈正三角形，為幾何不變體，空間剛度大，受力性能好，但節點構造較復雜，匯交于一個節點的桿件多可達13根。
三、四角錐體系網架
四角錐體系網架是由四角錐體單元組成，有正放四角錐網架、正放抽空四角錐網架、斜放四角錐網架、棋盤形四角錐網架及星形四角錐網架五種形式。四角錐體系網架上、下弦節點處有四根通長的弦桿，內力分布更均勻，剛度也比三角錐網架大。
四、六角錐體系網架
六角錐體系網架是由六角錐體單元組成，其基本單元可組合成各種形狀的鋼結構建筑，但在實際工程中應用較少。
五、殼型網架結構
按殼面形式分主要有柱面殼型網架、球面殼型網架及雙曲拋物面殼型網架，具有較大的空間剛度和良好的穩定性，適用于大跨度、大空間的鋼結構建筑屋蓋。
鋼結構網架形式多樣，每種都有其獨特的優勢和適用范圍。在實際應用中，應根據具體需求和條件選擇合適的形式，以確保鋼結構建筑的安全性和經濟性。
