關于鋼結構網架的分類
2025-02-25 09:47 鋼結構建筑 陜西鋼結構
鋼結構網架的分類方式多樣，以下是幾種主要的分類方法及其對應的類型：

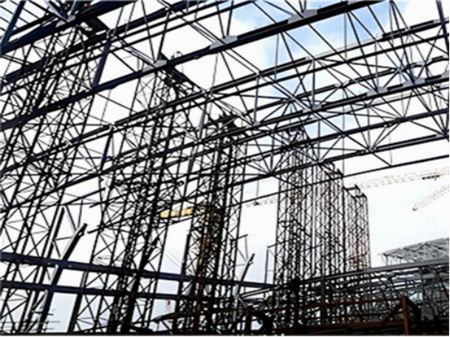

（https://www.hb2003.com/newscenter/hydt/7930.html' target='_blank'>鋼結構網架的分類）
一、按網格構造分類
1、交叉桁架體系網架：由兩組或三組平面桁架組成，是簡單的鋼結構網架形式之一。其上、下弦桿等長，腹桿一般設計為“拉桿體系”，豎桿為各組平面桁架所共用。包括兩向正交正放網架、兩向正交斜放網架、兩向斜交斜放網架及三向網架等形式。
2、三角錐體系網架：基本單元是正三角錐，通過合理布置可形成穩定的空間結構。包括三角錐網架、抽空三角錐網架及蜂窩形三角錐網架等形式。
3、四角錐體系網架：由四根上弦組成正方形錐底，錐頂位于正方形的形心下方，通過連接四根腹桿與錐頂相連形成四角錐體，將各個四角錐體按一定規律連接起來構成網架。有正放四角錐網架、正放抽空四角錐網架、斜放四角錐網架、棋盤形四角錐網架及星形四角錐網架等形式。
4、六角錐體系網架：六角錐體系網架的節點為六角錐體，具有獨特的空間造型和受力特點，在一些特定的建筑中有應用。
二、按網殼面類型分類
1、柱面網殼型：網殼呈柱面形狀，具有一定的曲率，能夠較好地承受荷載，常用于體育館、展覽館等大跨度鋼結構建筑的屋蓋系統。
2、球面網殼型：網殼為球形曲面，具有很好的空間受力性能和穩定性，適用于大型體育場館、機場航站樓等對空間跨度和結構穩定性要求較高的鋼結構建筑。
3、雙曲拋物面網殼型：雙曲拋物面的形狀使得網殼在兩個方向上都有一定的曲率變化，能夠有效地分散荷載，常用于鋼結構廠房、倉儲設施等鋼結構建筑的屋蓋。
三、按支承情況分類
1、周邊支承網架：網架周邊的所有節點均設置支座，周邊節點可以全部擱置在柱頂，也可以周邊節點與周邊邊界上的中間支座相連接，適用于邊界較為規則的鋼結構建筑。
2、多點支承網架：在矩形或圓形平面的周邊或內部設置多個支點作為網架的支座，適用于大柱距的鋼結構建筑。
3、三邊支承網架：矩形平面的鋼結構建筑中，在一個邊上設置一道或兩道網格在三邊支承，適用于狹長平面的鋼結構建筑或一邊需要開口的鋼結構建筑。
4、對邊支承網架：在矩形平面的兩端部邊界上各設置一道網格作為支座，適用于平面狹長且兩邊有對稱支點的鋼結構建筑。
4、混合支承網架：結合了上述多種支承方式的特點，根據具體的建筑平面形狀和結構要求進行設計，以適應不同的荷載條件和空間需求。
四、按材料分類
1、鋼網架：采用鋼材制作，具有強度高、重量輕、塑性和韌性好等優點，是常見的網架類型，廣泛應用于各種大跨度鋼結構建筑。
2、鋁網架：材質為鋁，相對較輕，但強度略低于鋼網架，具有良好的耐腐蝕性，在一些對重量有特殊要求或腐蝕性環境中使用。
3、木網架：主要由木材制作而成，具有自然美觀、環保等特點，但由于木材的力學性能相對較弱，一般用于小型或臨時性的建筑結構。
4、塑料網架：使用塑料材料制作，重量輕、成本低、易于加工成型，但承載能力和耐久性相對較差，常用于一些簡易的臨時建筑或裝飾性結構。
5、鋼筋混凝土網架：由鋼筋和混凝土組成，具有較高的強度和剛度，同時具備良好的防火、耐火性能，但自重大，施工相對復雜。
6、組合網架：采用兩種或兩種以上的材料組合而成，如鋼與鋼筋混凝土組合網架等，可以充分發揮不同材料的優勢，滿足特殊的結構要求。
五、按層數分類
1、單層網架：只有一層網格結構，適用于跨度較小(一般不大于30米)的鋼結構建筑，如小型門廊、雨篷等。
2、雙層網架：由兩層網格組成，是目前應用廣泛的鋼結構網架類型，適用于各種跨度和建筑功能需求。
3、三層網架：較為少見，通常用于跨度特別大(一般大于100米)的鋼結構建筑，如特大型的體育場館、展覽館等。
鋼結構網架的分類方式多種多樣，每種分類方式都有其特定的應用場景和優缺點。在實際工程中，需要根據具體的建筑需求、場地條件、荷載要求等因素綜合考慮選擇合適的網架類型。
