鋼結構廠房的鋼梁安裝測量
2025-04-11 09:10 鋼結構廠房 陜西鋼結構
一、鋼梁平面位置測量
根據鋼結構廠房的設計圖紙，計算出鋼梁在平面內的坐標位置。然后，使用全站儀在基礎或已安裝的鋼柱上放樣出鋼梁的軸線位置。在放樣時，要注意全站儀的坐標系統與設計圖紙的坐標系統一致。將鋼梁吊裝就位后，使用鋼尺或全站儀測量鋼梁的實際軸線位置與放樣軸線位置之間的偏差。如果偏差超過允許范圍，需要對鋼梁進行調整，使其符合設計要求。

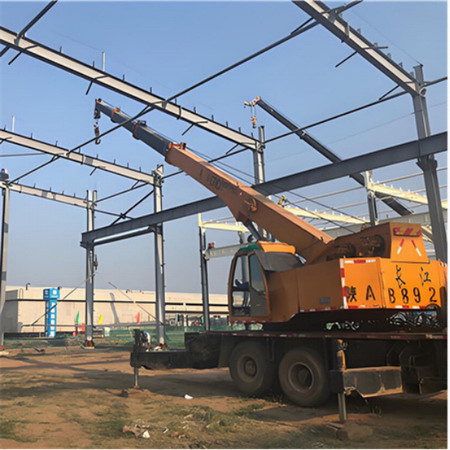

（https://www.hb2003.com/newscenter/hydt/8059.html' target='_blank'>鋼https://www.hb2003.com/newscenter/hydt/8063.html' target='_blank'>梁安裝測量）
二、鋼梁標高測量
相對于鋼柱的標高確定鋼梁的標高。在鋼梁安裝前，根據鋼梁的設計標高和鋼柱的實際標高，計算出鋼梁底面與鋼柱牛腿頂面之間的高差。在安裝過程中，使用水準儀和鋼尺配合測量這個高差是否符合要求。在安裝完一部分鋼梁后，需要對鋼結構廠房的鋼梁標高進行檢查和調整。可以通過在鋼梁下加墊鋼板或調整鋼梁的連接螺栓等方式來實現標高的微調，確保所有鋼梁的標高符合設計要求，并且鋼結構廠房的結構坡度和排水坡度正確。
