介紹鋼結構網架的常見組成形式
2026-01-05 10:56 陜西鋼結構 華邦鋼結構

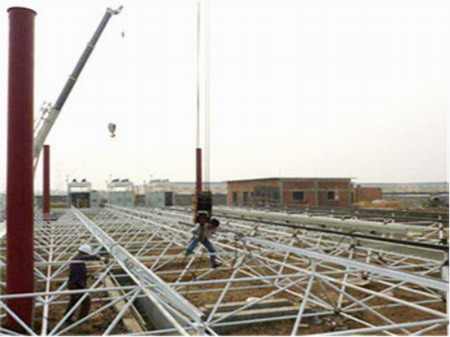

鋼結構網架作為鋼結構的一種重要應用形式,憑借其獨特的空間受力特性、輕盈美觀的造型,廣泛應用于體育場館、會展中心、機場航站樓等大跨度建筑中。下面詳細介紹鋼結構網架的常見組成形式。
一、交叉桁架體系
交叉桁架體系是鋼結構網架較為基礎且常見的組成形式。它由多根平面桁架在空間相互交叉而成,這些桁架可以是兩向正交正放、兩向正交斜放或者三向交叉等。兩向正交正放時,桁架分別沿建筑的兩個主要方向布置,受力明確,制作安裝相對簡便;兩向正交斜放則能更好地適應不規則平面形狀的建筑;三向交叉的桁架體系,其空間剛度更大,能更有效地抵抗各種荷載作用,適用于對結構剛度要求較高的大跨度鋼結構網架。
二、四角錐體系
四角錐體系鋼結構網架由一個個四角錐單元組成。這些四角錐可以正放、斜放或抽空布置。正放四角錐網架的上下弦節點均與四根桿件相連,形成規則的幾何形狀,結構整體性好;斜放四角錐網架通過將四角錐傾斜布置,能改變結構的受力分布,使弦桿內力更加均勻;抽空四角錐網架則是在正放或斜放四角錐的基礎上,抽掉部分桿件,在滿足結構強度和剛度要求的同時,節省材料,降低造價。
三、三角錐體系
三角錐體系鋼結構網架由三角錐單元構成。三角錐單元具有較強的空間穩定性,能夠更好地適應各種復雜的荷載情況。這種體系的結構桿件數量相對較多,但受力均勻,整體剛度大,特別適用于大跨度、重荷載的鋼結構網架。
